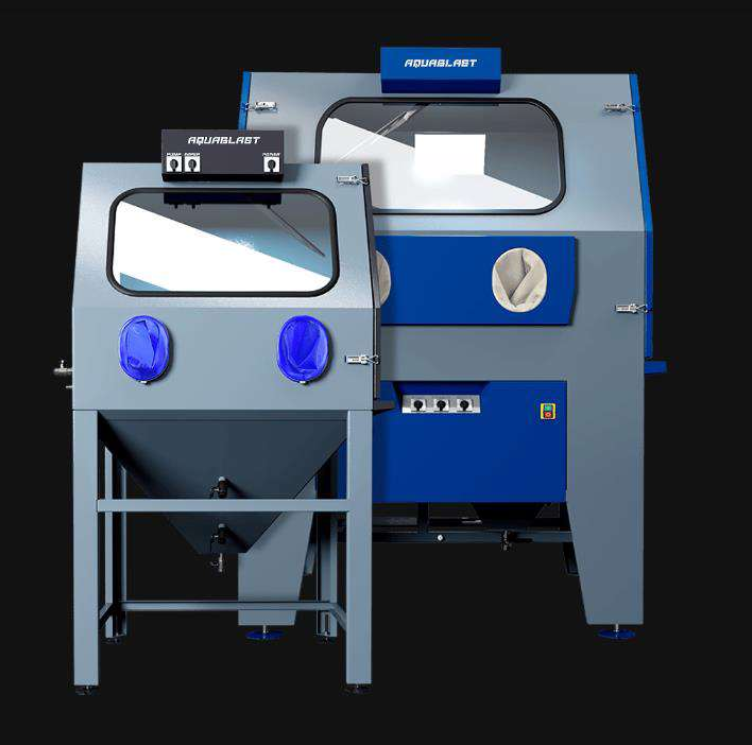

AZL-AQUABLAST , AZS -AQUABLATST
Zariadenie na vodné abrazívne čistenie
AZL -AQUABLAST 600 (900×600×800 mm)
AZL -AQUABLAST 900 (950×900×800 mm)
AZS -AQUABLATST 1100 (1385×885×1895 mm)
AZS -AQUABLATST 1300 (1450×1060×1915 mm)
AZS -AQUABLATST 1600 (1760×1350×2015 mm
Účel produktu
Komora na čistenie striekaním vody a abrazíva je určená na povrchovú úpravu výrobkov (odstraňovanie hrdze, okují, sadzí, olejových nánosov a pod.) pred nanesením povlakov alebo na čistenie dielov. Komora nie je prvotne určená na odstraňovanie farby. Zariadenie je v nerezovom prevedení a osadené hustejšou mriežkou (pohodlnejšia práca). Profesionálna tryskacia pištoľ PRO Otočný stôl na vyžiadanie Komora na aqua-blasting je určená výlučne na vzdušno-hydro abrazívne čistenie povrchu výrobku pomocou prúdu vzduchu. Žiadne iné použitie nie je povolené.
Opis produktu
Komora na aqua-blasting je určená na povrchovú úpravu výrobkov (hrdza, okuje, sadze, olejové vrstvy a pod.) metódou vzdušno-hydro abrazívneho čistenia pred nanesením rôznych povlakov. Komora nie je určená na odstraňovanie farby. Komory sa inštalujú v uzavretých, vykurovaných miestnostiach. Počas práce sa spracovávané diely nachádzajú vo vnútri komory, ktorá je takmer hermeticky uzavretá. Ruky operátora sú chránené špeciálnymi rukavicami. To umožňuje spracovanie dielov v štandardných pracovných podmienkach bez nutnosti presúvať proces do špeciálnej miestnosti. Nie je potrebné ani špeciálne ochranné
oblečenie.
Zariadenie je vybavené bočnými dverami a vstavaným ovládacím panelom. Komora má veľké pozorovacie okno a odolné gumové rukavice, ktoré zaručujú pohodlnú a bezpečnú prácu. Je vybavená izolovaným horným osvetlením a technologickým otvorom na nezávislé pripojenie ventilácie na odvod procesného prachu. Rozsah tlaku stlačeného vzduchu: 4,0 – 10 barov. Komora je zvonka aj zvnútra práškovo lakovaná. Musí byť inštalovaná na rovnej, tvrdej podlahe.
Výhody
Vodne tryskacie zariadenie AZL -AQUABLAST , AZS -AQUABLAST je určená pre mokré tryskanie. Zariadenie sa využíva na odmasťovanie, matovanie a tryskanie dielov a súčasti . Tieto zariadenia Vám poskytnú dokonalú alternatívu k suchému tryskaniu, čo je bezprašný proces s mäkšou povrchovou úpravou, ktorý v kozmetických aplikáciách udržuje komponenty dlhšie čistejšie.
Ide o inovovaný spôsob tryskania, kedy je tryskacie médium unášané vodou
a stlačeným vzduchom. Na distribúciu suspenzie voda/médium.
Ostrohranné tryskacie médiá, ktoré po dopade smerujú pod uhlom 90°, zanechávajú veľmi hrubý povrch, ktorý je náchylný na omak. Tryskanie týmito abrazívami je veľmi agresívne.
Okrúhle abrazíva čiže granuláty smerujú po dopade rovnako ako ostrohranné médiá, teda pod uhlom 90°. Štruktúra povrchu je narušená a materiál je pozvoľna rozťahovaný (peening). Materiál je nenávratne poškodený.
Tretí obrázok ukazuje jemnejšiu, ale rovnako účinnú metódu tryskania s vodou. Uhol média je vďaka vode zmenený a abrazivo sa pohybuje (kĺže) po povrchu, čo vytvára lapovací efekt. Povrch je rovnomerný saténový / leštený.
POŽIADAVKY NA BEZPEČNOSŤ
• S komorou na aqua-blasting môže pracovať iba kvalifikovaný, špeciálne
vyškolený personál.
• Počas prevádzky zariadenia nesmie tlak stlačeného vzduchu presiahnuť
10 barov.
• Zariadenie sa nesmie používať pod vplyvom alkoholu alebo drog.
Obsluha nesmie pracovať, ak je chorá alebo veľmi unavená.
• Po nepretržitej práci na zariadení maximálne 2 hodiny je potrebné urobiť
prestávku 20–30 minút.
• Po ukončení práce je nutné vypnúť pneumatické napájanie systému.
• Je potrebné pravidelne kontrolovať časti systému, ktoré sú najviac
vystavené opotrebovaniu.
Inštalácia zariadenia
Komora musí byť inštalovaná v bezpečnej vzdialenosti od stien, brán a iných zariadení.
• Bezpečná vzdialenosť od stien musí byť minimálne 1000 mm. Rozmery
pracovného priestoru sa určujú podľa veľkosti spracovávaných dielov,
aby sa dali voľne nakladať a vykladať.
• Je potrebné vopred určiť elektrické a pneumatické napájanie pracovného
priestoru.
• Napájací kábel musí byť trojžilový, minimálne 3×1,5 mm².
• Prívod stlačeného vzduchu musí mať priemer minimálne Ø10 mm.
• Komora musí byť uzemnená, aby sa predišlo úrazu elektrickým prúdom.
• Komoru nie je dovolené inštalovať vonku ani v priestoroch s výbušnými
alebo horľavými parami .
• Komora musí byť inštalovaná v bezpečnej vzdialenosti od stien, brán a
iných zariadení.
• Bezpečná vzdialenosť od stien musí byť minimálne 1000 mm. Rozmery
pracovného priestoru sa určujú podľa veľkosti spracovávaných dielov,
aby sa dali voľne nakladať a vykladať.
• Je potrebné vopred určiť elektrické a pneumatické napájanie pracovného
priestoru.
• Napájací kábel musí byť trojžilový, minimálne 3×1,5 mm².
• Prívod stlačeného vzduchu musí mať priemer minimálne Ø10 mm.
• Komora musí byť uzemnená, aby sa predišlo úrazu elektrickým prúdom.
• Komoru nie je dovolené inštalovať vonku ani v priestoroch s výbušnými
alebo horľavými parami.
Spustenie zariadenia s vodocu:
• Zariadenie sa nesmie zapnúť bez požadovaného množstva vody v systéme.
• Zariadenie je možné používať pri tlaku v pneumatickom systéme vyššom ako 4,0 bar.
• Vzduch privádzaný do zariadenia musí byť zbavený vlhkosti a oleja (vyžaduje sa pripojenie cez separátor vlhkosti).
• Prierez dýzy musí byť prispôsobený tlaku vzduchu.
• V pištoli a hadiciach nesmú byť žiadne upchávky.
Vnútorný povrch komory je počas práce vystavený veľmi agresívnym látkam, čo vedie k poškodeniu lakového povlaku . Na minimalizáciu týchto poškodení sa odporúča použiť doplnkovú možnosť „Ochranná fólia“.
Postup zapnutia zariadenia:
• Naliať vodu do nádrže komory cez bočné dvere (40–50 litrov).
• Nasypať abrazívny materiál do komory cez bočné dvere (∼7–8 kg).
• Pripojiť napájanie vzduchom pomocou rýchlospojky (výkon kompresora min. 500 l/min).
• Pripojiť zariadenie do zásuvky 220 V.
ÚDRŽBA
Úkony uvedené v tejto príručke môže vykonávať iba kvalifikovaný personál. Časti zariadenia, ktoré prichádzajú do kontaktu s prúdom vody a abrazíva, sa veľmi rýchlo opotrebovávajú a vyžadujú osobitnú starostlivosť.
• Stav dýzy pištole a hadíc je potrebné kontrolovať čo najčastejšie, minimálne raz týždenne pri intenzívnom používaní. Opotrebované diely je nutné včas vymeniť.
• V prípade úniku v pneumatickom systéme je nutné okamžite prerušiť prácu a závadu odstrániť.
• Sledujte stav abrazívnej hadice. V miestach, kde je hadica stenčená, sa zvyčajne objavujú vydutiny. Ak spozorujete vydutinu, hadicu je nutné okamžite vymeniť.
• Abrazívny materiál nesmie zostať v komore dlhší čas, aby sa zabránilo vzniku usadenín.
• Pravidelne kontrolujte tesnosť komory.
• Častice abrazíva môžu priľnúť k dverám komory a ohroziť jej hermetickosť – dvere je potrebné pravidelne čistiť.
• Ak komora zostane nečinná dlhšie ako dva dni, je nutné prepláchnuť rotor čerpadla čistou vodou, prípadne čiastočne demontovať čerpadlo.
